變頻控製櫃的選型介紹

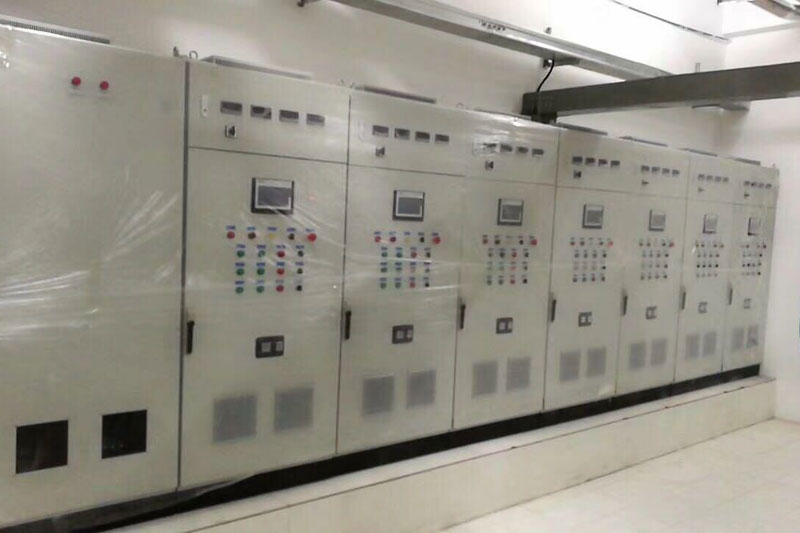

變頻控製櫃分為(wei) 壁掛式和落地式兩(liang) 種。不鏽鋼水箱定製廠家介紹二手變頻控製櫃主要部件的配置和選型如下：

(1)TR-變壓器：此為(wei) 選件，按電壓等級標準配置選型。

(2)FU-熔斷絲(si) ：一般需要加，為(wei) 了節約成本不要省略。選擇逆變器額定電流的2.5～4倍。注意保險絲(si) 的選擇要選擇快熔型。

(3)QA-斷路器：斷路器主要用於(yu) 斷開和閉合電源電路，並在發生過流或短路事故時自動斷開電源。斷路器的容量為(wei) 逆變器額定電流的1.5～2倍。斷路器的時間特性應充分考慮逆變器過載保護的時間特性。

(4)KM-接觸器：該接觸器主要用於(yu) 工頻電網和逆變器之間的切換，保證逆變器的輸出不會(hui) 接入工頻電網，以免損壞工頻電網。逆變器頻繁閉合和斷開接觸器會(hui) 導致逆變器誤動作，因此較大頻率不應超過每分鍾10次。

(5)F-風機：主要用於(yu) 從(cong) 變頻控製櫃中抽取熱量，散發變頻控製櫃的熱量；按供電方式分為(wei) 直流風扇和交流風扇，根據現場工作環境選擇。

(6)LY-防雷浪湧器：建議配置一個(ge) ，特別是在雷雨頻繁的地區，以及交流電源尖峰和浪湧頻繁發生的場合，保護變頻係統免受意外損壞，一般配備40KVA的浪湧裝置。

(7)DK-電抗器：選擇合適的電抗器與(yu) 變頻櫃配合使用，可以抑製諧波電流，減少變頻器係統產(chan) 生的諧波總量，提高功率因數可以抑製來自電網的浪湧電流對變頻器的衝(chong) 擊，保護變頻器，降低電機噪聲。保證變頻器和電機的可靠運行。

(8)RB-製動電阻：濾波器的作用是抑製無線信號從(cong) 電線和金屬管道傳(chuan) 輸到設備，並將逆變器的高次諧波分量與(yu) 阻抗相結合電力係統的隔離或抑製幹擾源設備通過電力線向外發出的幹擾信號。

(9)EMI-濾波器：當電容電壓超過設定值時，反饋能量將通過製動電阻消耗。一般小容量變頻器都有製動電阻，大容量變頻器的製動電阻通常由用戶根據負載的性質和大小、負載周期等因素來選擇。

(10)此外，還包括變頻器、PLC/DCS、觸摸屏、傳(chuan) 感器、電能表等設備的選型。
