變頻供水設備選型說明及工作原理

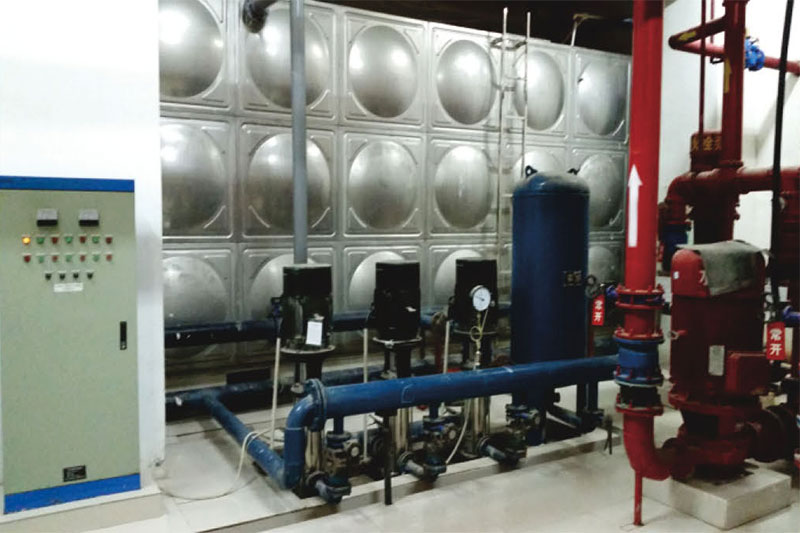

變頻供水設備主要由變頻控製櫃、壓力傳(chuan) 感器、水泵等組成。變頻控製櫃由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。無負壓變頻供水設備廠家詳細介紹變頻供水設備選型說明：

供水係統

（1）蓄水池容量應大於(yu) 每小時較大供水量。

（2）水泵揚程應大於(yu) 實際供水高度。

（3）水泵流量總和應大於(yu) 實際較大供水量。

（4）變頻控製櫃選型：用戶可根據供水量和供水高度確定水泵型號及台數，然後對控製櫃進行選型。

變頻器

根據工藝要求，建議配用ABBACS600係列變頻器。ACS600係列變頻器是ABB公司采用直接轉矩控製（DTC）技術，結合諸多生產(chan) 製造工藝推出的高性能變頻器。

主要技術數據：

控製連接：2個(ge) 可編程的模擬輸入（AI）；1個(ge) 可編程的模擬輸出（AO）；5個(ge) 可編程的數字輸入（DI）；2個(ge) 可編程的數字輸出（DO）。

連續負載能力：150%In，每10分鍾允許1分鍾。

串行通訊能力：標準的RS—485接口可使變頻器方便地與(yu) 計算機連接。

保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩衝(chong) 、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟(diu) 失保護等。外型結構緊湊，安裝方便。產(chan) 品經過多種電氣安全規範認證，符合GE、UL及質量認證體(ti) 係ISO9001和ISO4001等。

ACS600變頻器內(nei) 置PID、PFC、預磁通等八種應用宏，隻需選擇需要的應用宏，相應的所有參數都自動設置，輸入輸出端子也將自動配置。

PLC選型

PLC建議采用西門子S7-200型。SIMATICS7-200可編程序控製器是模塊化中小型PLC係統，能滿足中等性能要求的應用；大範圍的各種功能模塊可以非常好的滿足和適應自動控製任務，各種單獨的模塊之泛組合以用於(yu) 擴展。多種的性能遞增的CPU和豐(feng) 富的且帶有許多方便功能的I/O擴展模塊，使用戶可以完全根據實際應用選擇合適的模塊。當任務規模擴大，可隨時使用附加模塊對PLC進行擴展。

變頻供水設備工作原理：

1、給水管網壓力穩定。該裝置由微機組成的自動閉環控製，可使變化量壓力在0.5秒內(nei) 恢複正常，壓力調整精度約為(wei) 設定值的5%。

2、保護功能全，運行安全可靠，操作方便。該設備的主機采用的是進口的變頻調速器，自身具有欠壓、過壓、過流、過載、短路、過熱、過載等保護功能，使用無故障時間達10萬(wan) 小時以上。裝置的配電控製部分運用了智能控製原理，操作起來方便實用，使用起來也很方便。

3、麵積小，投資少，安裝周期短。與(yu) 其他老舊設備相比，這種設備可以節省3-16倍的占地麵積，節省3%-16%的投資成本用於(yu) 建造水塔。該機體(ti) 積小，裝配簡單，運輸安裝周期短。

4、高效節能。本機根據用戶實際用水量及使用壓力自動檢測，以調節電機耗電量，使設備處於(yu) 高效工作狀態。

5、供水功能全，安全係數高。在設備發生故障時，可啟用應急功能繼續供水。變頻供水設備與(yu) 市政供水網自動並網運行，並具有雙變頻的功能，能夠滿足生產(chan) 生活用水的流量，一旦發生火災可轉換為(wei) 高壓大流量給水，既可實現又可多用。
