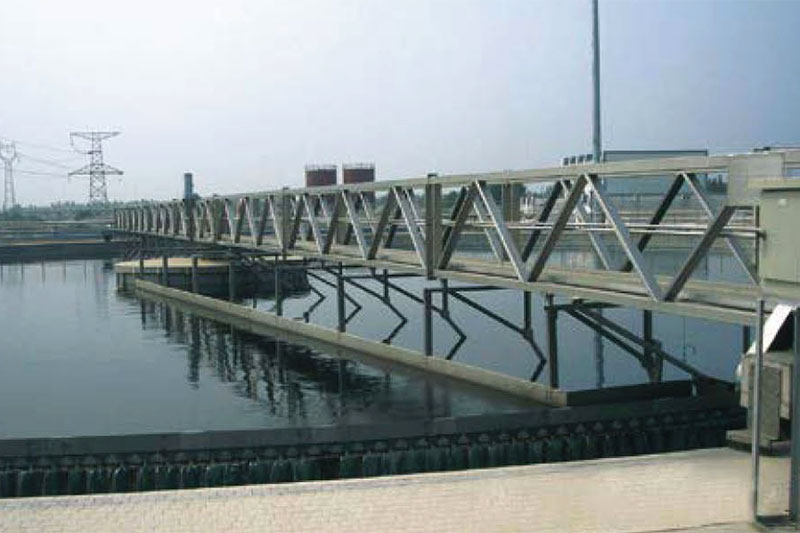

ZBG型周邊傳動刮泥機的結構及工作原理

ZBG型周邊傳(chuan) 動刮泥機主要由穩流筒，集電裝置、中心支座、工作橋(主梁)、刮泥機構、排渣機構、驅動裝置、行走裝置和電控箱等部分組成。無負壓變頻供水設備廠家現在為(wei) 大家詳細分享

周邊傳(chuan) 動刮泥機，是城市水廠、城鎮汙水處理廠常用的沉澱池刮泥設備。采用中間進水、排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置；根據用戶要求控製係統可與(yu) 微機聯網。

其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥係統、排渣鬥及衝(chong) 洗機構、鉸接式刮渣耙、撇渣板、撇渣鬥、出水三角沿板、浮渣擋板、控製箱等部件組成。

該機主要由主梁、中心支座、傳(chuan) 動裝置、刮臂、底部刮板、浮渣刮板、穩流筒、浮渣漏鬥等部件組成。由池中心的支墩和池沿上行走的車輪支承主梁，主梁的中心與(yu) 在中心支墩上的中心支座鉸接，兩(liang) 端裝有包括減速機在內(nei) 的傳(chuan) 動裝置。該機以支墩上的中心支座為(wei) 軸沿池圓周作回轉運動。在主梁下部裝有刮集裝置，底部的刮泥板將池底的汙泥刮到池中心的排泥槽內(nei) ，再由下端的泥鬥刮板經排泥槽將汙泥排出池外。

汙水從(cong) 池中心的進水管經導流筒擴散後，均勻地向周邊呈輻射狀流出，呈懸浮狀的汙泥經沉澱後沉積於(yu) 池底，上清液通過溢流堰板由出水槽排出池外，汙泥刮板由池周刮向中心集泥槽，依靠池內(nei) 水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為(wei) 軸心沿池頂以2.0m/min線速度行駛，主梁下部連接支架、汙泥刮泥板等。近液麵處設置浮渣刮板，沿中心穩流筒延伸至鉸鏈式刮渣耙，當主梁旋轉時，浮渣刮板將液麵的浮渣由池中心撇向池周，收集在鉸鏈式刮渣耙區內(nei) ，收集的浮渣隨主機在池周運動至撇渣鬥，通過刮渣耙的鉸鏈活動刮至撇渣鬥內(nei) ，排至池外。

中心支座由固定支撐座、回轉軸承和機架組成，可同時承受軸向力、徑向力和傾(qing) 覆力矩。集電裝置采用滑環式集電裝置，由集電環和電刷架組成。浮潭刮板、浮渣耙板、浮渣漏鬥組成排渣機構，能有效地清理水麵浮渣。工作橋是連接中心支座和行走端梁的大型部件，其上有走道板和欄杆，鋼梁的下麵連接刮泥結構，排渣機構等，在行走裝置的帶動下來完成刮泥，排渣工作。

原水從(cong) 池底經中心支墩上部流出，並經穩流筒配水後，呈現輻射流向池子周邊集水槽出水，隨著輻向流速的降低，原水中的懸浮物被分離而沉降於(yu) 池底。工作橋以中心支座為(wei) 圓心，帶動刮泥、排渣機構，在驅動裝置驅動下將汙泥刮集至沉澱池中心集泥槽，依靠水壓或泵排出池外，上部浮渣由刮渣同步刮至排渣鬥排出。

驅動裝置推動工作橋沿池平麵旋轉，工作橋帶動刮臂旋轉，固定於(yu) 刮臂上的刮板將泥由池邊逐漸刮至池中心的集泥鬥中，刮泥板曲線為(wei) 對數螺旋線形，受力均勻，刮泥徹底，當池底遇有障礙物時，能自動讓耙，保護機器不受傷(shang) 害。驅動裝置可有扭矩保護裝置，工作更加安全。
