ZBG型周邊傳動刮泥機

概述

ZBG型周邊傳(chuan) 動刮泥機廣泛應用於(yu) 給排水、市政工程中沉澱池汙泥的刮集和排除，按其結構可分為(wei) 單周邊傳(chuan) 動刮泥機和雙周邊傳(chuan) 動刮泥機

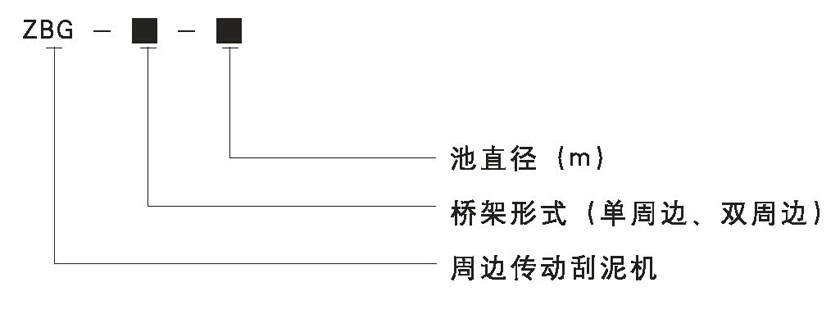

型號表示意義(yi)

結構和工作原理

ZBG型周邊傳(chuan) 動刮泥機主要由穩流筒集電裝置、中心支座。工作橋(主梁)刮泥機構、排渣機構、驅動裝置、行走裝置和電控箱等部分組成。中心支座由固定支承座、回轉軸承和機架組成，可同時承受軸向力、徑向力和傾(qing) 覆力矩。集電裝置采用滑環式集電裝置，由集電環和電刷架組成。浮渣刮板。浮渣耙板、浮渣漏鬥組成排渣機構，能有效地清除水麵浮渣。工作橋是連接中心支座和行走端梁的大型部件，其上有走道板和欄杆，鋼梁的下麵連接刮泥結構，排渣機構等，在行走裝置的帶動下來完成刮泥、排渣工作。

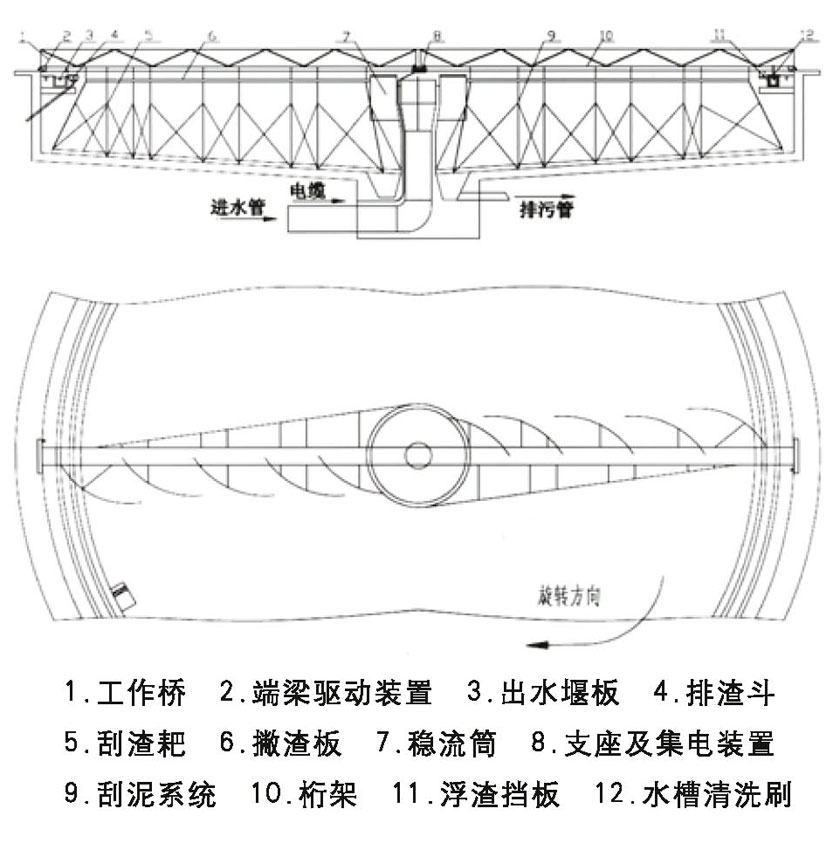

外形示意圖

主要特點

1、傳(chuan) 動裝置進行了優(you) 化設計，效率更高，外形更趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，更美觀耐用。

2、該設備處理量大，刮集汙泥效果好。

3、該設備結構緊湊，占地麵積小，操作維護方便。

4、該設備運行平穩，刮泥、刮浮渣能同時進行，能耗省。

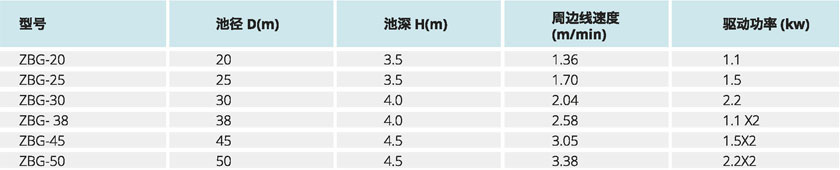

技術參數表
